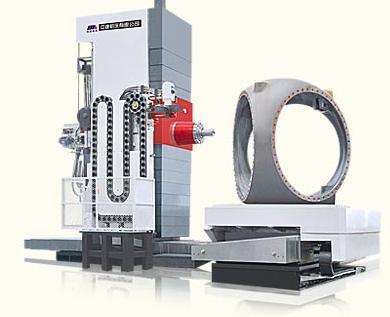

HMC160 型卧式加工中心


HORIZONTAL MILLING AND BORING MACHINING CENTER
产品简介结构特点技术参数

HMC160 型卧式加工中心

该机床最适合于零件多工作面、多孔系的铣、钻、镗、铰、攻丝、两维、三维曲面多工序加工箱体孔的调头镗孔加工。广泛应用于汽车、内燃机、航空航天、造船、军工家电、通用机械、泵阀业、减速箱等行业。


  HMC160 型卧式加工中心是我厂吸收国内外先进技术开发的高速大型数控产品,最适合于零件多工作面、多孔系的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工及箱体孔的调头镗孔加工,具有节省工装设备,缩短生产准备周期,提高工作效率,降低生产成本等优点,广泛应用于汽车、内燃机、航空航天、造船、军工家电、通用机械、泵阀业、减速箱等行业。

  机床总体设计布局为纵、横床身呈T字型结构,立柱为龙门框架型正挂箱,具有良好的刚性;
  X、Y、Z、W 四个直线坐标导轨副均为进口Schneeberger直线滚动导轨,摩擦力小、定位精度高, X、Y、Z 移动部件均可获得24m/min 的高速移动;
  主运动采用SIEMENS 1PH7 167交流主轴电机、实现无级调速、经三挡齿轮机械变速机构、增大主轴扭矩;
  主轴配有主轴中心出水冷却循环系统,减少刀具温升,提高刀具使用寿命;
  该机床配有封闭式静压数控分度工作台,并可承担较大的负荷;
  X、Y、Z 、B四坐标的检测元件采用德国海登汉光栅尺做直接测量与数控系统形成闭环控制;
  主轴结构采用了进口高精度和高刚性的组合轴承,回转精度高、刚性好;
  该机床有自动供冷却液装置和集中自动排屑装置;
  机床导轨设有金属拉板防护罩,防尘、防水保护导轨、丝杠及光栅尺,外观宜人;
  配备自动换刀装置,其链式刀库容量大,换刀速度快,运行可靠;
  本机床数控系统采用德国SIEMENS公司840D数控系统。数字式交流主轴及进给放大器、数字式交流进给伺服电机。控制主轴及5个坐标轴运动,达到任意四轴联动,利用直线或圆弧插补达到轮廓和三维曲面加工。
